Technique 27 Mhz


VOUS POUVEZ TROUVER SUR LE SITE SUIVANT 5 PLANS D'ANTENNES 27 MHZ À CONSTRUIRE :

LIEN ---->  5 ANTENNES FACILES À CONSTRUIRE SUR 27 MHZ (RF-MARKET.FR)





CONSTRUIRE UNE SIMPLE ANTENNE



Vous pouvez fabriquer votre antenne . Plusieurs sortes existent: 1/4 d'onde, 1/2 onde, 5/8 ème, Bazooka,fuchs, yagi...

La longueur d’une antenne dépend de la fréquence sur laquelle l’émission et la réception sont prévues.

L’antenne possède une bande passante qui correspond à un « intervalle de fréquence » sans qu’une boite d’accord (matcher) soit nécessaire pour avoir un ROS/TOS correct


Pour des antennes muti-bandes, mais dont la longueur peut résonner sur le 11m, il existe des boites d'accord performantes (utilisées par les radioamateurs) mais beaucoup plus coûteuses. Il y a des longueurs critiques à éviter sur certaines fréquences où l'accord est très difficile voir impossible.

Pour abaisser le ROS sur une antenne 27 mhz, des matchers 27 mhz existent (moins de 30 euros) .Exemple: utiliser une antenne réglée pour les canaux 1à 40 pour émettre sur les fréquences (interdites) de 27.455 et 27.555 mhz USB.

F5FV demi onde.gif
ant 27 - Copie.png

ANTENNE DEMI-ONDE


Le lien suivant vous permet de calculer rapidement les dimensions d'un dipôle : https://radioamateur.gp/dipole.htm.

par exemple, sur la fréquence 27.185 mhz qui correspond au canal 19, la longueur de chaque brin sera de 2m62 avec un espace de 1 cm entre chaque brin soit une longueur totale de 5m25 .

Pourquoi ces dimensions ? Explications :

Vitesse de la lumière : 299 792 458 m/s arrondie à 300 000 000 m/s

Fréquence du canal 19 : 27 185 000 Hz (27,185 Mhz).

Longueur d’onde = 300000000 / 27 185 000 = 11,035 m arrondi à 11 m.

plus simple en changeant les unités :

long.onde = 300 / 27,185 = 11,035 m arrondi à 11 m.

Ces 11 m correspondent à la dimension entière de l’antenne.

La fabrication d’une antenne se fait sur des sous-multiples comme par exemple les antennes 5/8 ème, demi-onde et quart d’onde.

Donc dimensions d’une demi-onde sans l’espace entre les 2 brins:

Longueur 1/2 onde = Longueur d’onde (antenne entière) / 2 = 11 / 2 = 5,5 m

Chaque brin devrait faire en théorie 5,5 / 2 = 2,75 m.

Mais il faut très fréquemment, suivant l’influence des matériaux utilisés, appliquer un coefficient correcteur et diminuer la longueur théorique de 5 %.

La longueur de chaque brin sera en réalité de : 2,75 m x 0,95 = 2,6125 arrondi à 2,62 m pour la fréquence de 27,185 Mhz.

L’antenne 1/2 onde va donc mesurer 5,25 m avec un espace de 1 cm entre les brins comme calculé automatiquement par le site https://radioamateur.gp/dipole.htm.

Vous pouvez remarquer avec ces calculs que plus la fréquence est élevée et plus l’antenne sera courte.

Il est aussi possible de raccourcir une antenne en incorporant des selfs sur les brins avec du fil enroulé en forme de self. C’est ainsi que sont conçues de nombreuses antennes mobiles ou raccourcies. Mais cela fait l’objet d’un calcul supplémentaire !

quart onde.gif

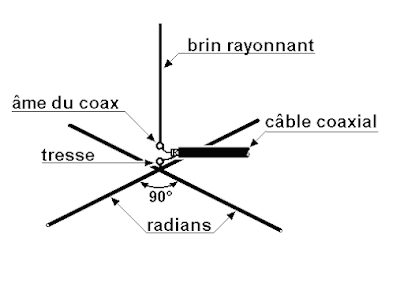

ANTENNE QUART-D’ONDE



Longueur d’onde (antenne entière) / 4 = 2,75 m

Le brin rayonnant et les radians devraient mesurer en théorie : 2,75 m

Avec le coefficient correcteur : 2,75 m x 0,95 = 2,62 m .



Un dipôle horizontal : plus l'angle est fermé et plus l'antenne doit être raccourcie, mais aussi la bande passante en fréquences est moins large.

L'impédance de l'antenne dipôle horizontale sera de 73 ohms et avec un angle de 120° l'impédance sera ramenée à 52 ohms. Nous pouvons aussi rectifier l’impédance d’une antenne 1/4 d’onde en inclinant les radians à 120° par rapport au brin rayonnant ainsi de 36 ohms nous passons à 52 ohms.

L'impédance de l'antenne est importante car elle agit sur le ROS/TOS.

Pour régler une antenne :

  • testez votre ligne coaxiale auparavant pour vérifier qu’elle n’est pas en court-circuit. Attention au ROS qui reste très élevé suite à la ligne de transmission en court-circuit ( coaxial, mauvaise soudure sur prise PL 259...).

  • A remarquer que l'antenne peut fonctionner sans balun 1:1 .

  • le balun 1:1 permet un schéma de rayonnement optimal. Il est utile pour 2 raisons principales: pour bien symétriser et équilibrer votre antenne au cas où les brins ne seraient pas à la dimension exacte entre eux, et pour diminuer les effets de l'environnement car cela peut influencer l'impédance. Mais un balun 1:1 coûte environ 49 euros en France! C'est à dire environ le prix d'une antenne 1/4 d'onde basique ! (Il est aussi possible de fabriquer un balun).

  • réglez votre poste sur une puissance faible pour ne pas "griller" votre étage amplificateur.

  • sur chaque brin laisser une longueur bien supérieure à 2,62 m et coupez au fur et à mesure le fil de chaque brin pour arriver jusqu'au ROS correct entre les canaux 1 et 40 avec le ROSmètre/TOSmètre.

  • à la fin des essais, essayez à pleine puissance pour vérifier les valeurs.


Une antenne demi-onde horizontale ou verticale donnera environ un ROS de 1.5 et une antenne avec un angle des brins à 120 ° aura un ROS environ à 1.2 . Restez autour de ces valeurs car faire mieux sera plus difficile.

L'environnement de l'antenne peut agir sur son impédance aussi.

L'impédance entre l'antenne et la ligne de transmission (coaxial...) doit être adaptée en cas de grosse différence.

Dans le cas d'une antenne qui fait 73 ohms ou 36 ohms et un coaxial qui fait 52 ohms, un système d'adaptation n'est pas obligatoire car il y a trop peu de différence.



(Un analyseur d'antenne peut vous aider car il montre sur quelle fréquence une antenne résonne mais c'est un appareil cher. Cet appareil est vraiment utile pour les radioamateurs qui construisent des antennes variées et des éléments liés aux lignes de transmission).

Un logiciel MMANA permet aussi de calculer les dimensions des antennes.
